纯机械式流量计

   纯机械式流量计，直接显示瞬时流量，订货时需要注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度和安装方式等情况。我司可根据用户提出的密度进行刻度修正，制作特殊的流量标尺。智能型直接显示瞬时流量和累计流量，纯机械式只显示瞬时流量。

注：流量计，有很多规格，不是一口价产品，口径不同，配置不同，价格就不同，需要根据您的工况选型报价~~~

纯机械式流量计：

常用型号：DQH-50FA-R40-1.6E-M2BA-002

型号注解：机械式流量计，浮子式，指针型，测量介质为煤油，DN50，表体材质为304不锈钢，下进上出,垂直安装，温度低于100度，额定压力1.6mpA,智能型，现场显示瞬时流量,自配安装法兰等紧固件。

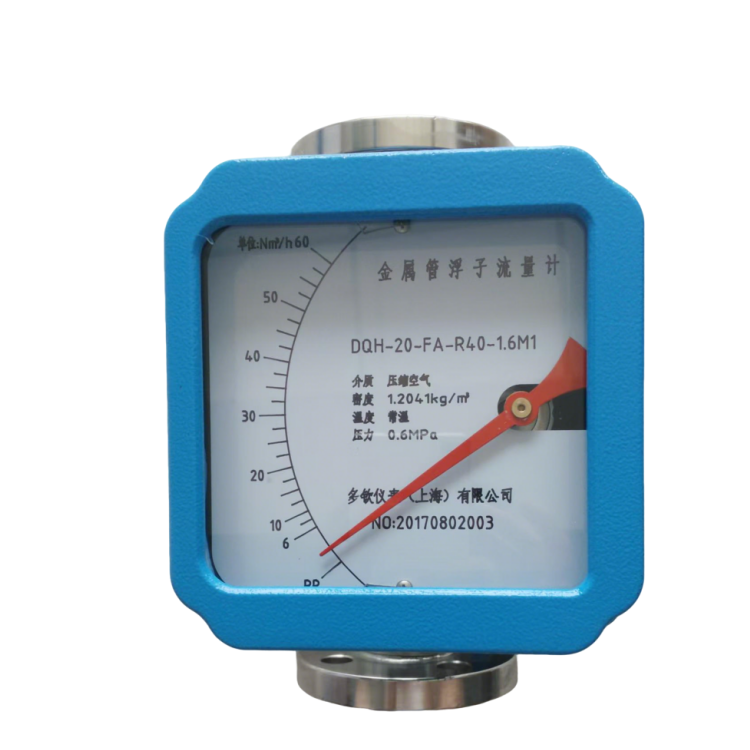

产品实拍图片：

DQH系列智能型金属管浮子流量计可测量液体、气体和水蒸气，具有坚固、安全、耐用等特点。其耐高压、高温等性能尤其适用于测量腐蚀性强、浑浊、以及肮脏的液体。本系列流量计规格品种齐全，有指示性、电远传型、耐腐型、夹套型防爆型等多种产品。


DQH系列智能型金属管浮子流量计主要有两部分组成：1传感器，2转换器。传感器将流量的大小转换成浮子的位移量，通过磁耦合系统，将浮子的位移量传给转换器指示出流量大小，转换器有M1和M2两种结构形式，配装不同的变送器组成了不同的功能组合。

产品概述：

  DQH系列智能型金属管浮子流量计是全金属结构，可带无磁滞后、无任何传动机构变送器，可现场安装气阻尼装置的模块化金属管浮子流量计。基于模块化设计，远传信号输出，开关信号输出，累计量显示，HART 协议执行，Profibus-PA 总线，可以全部根据用户需求即时安装与使用。 高温、高压设计，防腐材料选用，X－射线探伤，可以保证产品适用于任何现场需求。

性能优势：

1. 金属管浮子流量计适用于小口径和低流速介质流量测量；

2. 工作可靠，维护量小，寿命长；

3. 金属管浮子流量计对于直管段要求不高；

4. 较宽的流量比10：1；

5. 双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；

6. 非接触磁耦合传动；

7. 金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；

8. 可用于易燃、易爆危险场合；

9. 可选二线制、电池、交流供电方式；多参数标定功能；

10. 金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

技术参数：

1.测量范围：

水:20℃时，2.5L/h~200m³/h

空气:1.013 bar abs 20℃ 时，0.7-4500m3/h

2.精度等级(VDI/VDE)

标准精度：1.5%（特殊多点校验后高精度1.0%）

标准精度（PTFE型）：2.5% 高精度精度（PTFE型）：1.5%

3. 量程比：10：1

4. 流体工作压力:   DN15 ～ DN50 :4.0MPa;DN80 ～ DN100:1.6MPa
夹套工作压力     1.6MPa

5. 流体工作温度   -80 ～ 150 ℃

6. 连接方式       法兰连接或螺纹连接 , 法兰标准用 GB/T9119;ANSI 150 l bs 、

300 l bs ;  HG20592 ～20635; 也可按用户要求定制其它标准法兰。
7. 环境温度 :      -25 ～ + 55 ℃
8. 接线电缆 :      RVVP 3X28/0.15
9. 介质粘度 :      DN15≤5mpa.s; DN25 ～ DN100≤250mpa.s
10. 电信号输出 :  输出信号 :0 ～ 10mA,4 ～ 20mA
                          线性度 :1%
                          温度影响 :0.5%/ 10 ℃
                         电源电压 :13~30VDC
                         电源消耗 :≤250mW
11. 限位报警：   供电电源 :220VAC±10%
                         功耗 :≤3W
                         工作温度 :-25 ～ 60 ℃
12. 防爆等级 :    ib Ⅱ CT5
   防爆证号 :    GYB01319 推荐配用安全栅 :LB906


产品特点

* 坚固、简洁、可靠设计
* 模块化、智能化指示器设
* 一次成型测量锥管
* 陶瓷气阻尼装置
* X－射线探伤
* 全进口流量校验装置保证产品精度
* 100%压力测试，100%产品校验
* 多种指示器M7、M9、M10选择

* 多种信号输出：4-20mA；0.02-0.1MPa；开关信号

* 低压力损失设计
* 短行程、小型结构、250mm高
* 德国KROHNE 公司计算软件保证计算准确
* 介质粘度，密度，温度，压力多级修正
* 多种技术认证保证质量

选型参考：



金属管浮子流量计的选型需结合介质、工况和测量需求，以下是核心步骤和要点：

一、先明确基础工况参数

1. 介质信息：
   • 类型：液体 / 气体 / 蒸汽（需标注介质名称，如 “水”“压缩空气”）；
   • 关键参数：密度（液体：kg/m³；气体：标准状态下的密度）、粘度（液体需注意，高粘度会影响精度）。
2. 流量范围：
   • 需提供常用流量（优先匹配量程的 50%~80%）、*大 / *小流量。
3. 工况条件：
   • 工作压力、工作温度；
   • 管道材质、公称通径（DN）。

二、核心选型参数匹配

1. 量程与通径（DN）

• 按介质 + 流量 + 压力匹配对应通径的流量计：
  • 公式（参考）：气体流量（标准状态）= 流量计量程 × 工况压力修正系数；
  • 示例：压缩空气（0.6MPa），常用流量 6m³/h，可选 DN20 的金属管浮子流量计（量程 0.6~6m³/h）。
• 注意：液体高粘度（＞50mPa・s）时，需选高粘度型浮子，量程需缩小。

2. 材质选择

• 主体材质：
  • 普通介质（水、空气）：304 不锈钢；
  • 腐蚀介质（酸碱）：316L 不锈钢、哈氏合金；
• 浮子材质：
  • 液体：不锈钢、四氟乙烯；
  • 气体：铝、不锈钢（根据压力选择）；
• 密封材质：
  • 常温：丁腈橡胶；
  • 高温 / 腐蚀：氟橡胶、四氟乙烯。

3. 连接方式

• 常规：法兰连接（DN15~DN100）、螺纹连接（DN15~DN50）；
• 特殊：卡箍连接（卫生级场景，如食品 / 医药）。

4. 功能选项

• 基础型：现场指针显示；
• 智能型：带 LCD 数显、累计流量、4-20mA 输出（适配远传）；
• 防爆型：Ex d 隔爆 / Ex ia 本安（适用于防爆场景）。

三、选型避坑要点

1. 避免 “小流量超量程”：*小流量需≥量程的 10%；
2. 气体需压力 / 温度补偿：若工况压力波动大，建议选带温压补偿的智能型；
3. 高粘度液体：提前告知厂家粘度，避免测量误差＞±5%；
4. 安装要求：流量计需垂直安装（液体：介质自下而上；气体：介质自上而下），上游需 5 倍管径的直管段。

四、选型示例（参考）

工况需求	选型结果
介质：压缩空气；压力 0.6MPa；常用流量 6m³/h	DN20，304 不锈钢，指针显示，法兰连接
介质：机油（粘度 200mPa・s）；常用流量 3m³/h	DN25，高粘度型浮子，316L 材质，智能数显





售后与质保

多钦仪表（上海）有限公司供应的所有产品：

所有产品质保2年；

免费提供电话咨询、指导安装调试等服务；

协商上门指导安装、调试等事宜，只收取合理的差旅费用；

量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业10多年的经验能为你带来满意的服务。
